Что такое «аз есьм ротоскопия»?

Rotoscope…

По-русски говоря «ротоскопы» – это есть некие фоновые изображения во вьюпортах, которые используются при моделировании (или анимации) в качестве наглядных образцов. Штука безусловно нужная и полезная, и в АМ эта функция реализована очень удобно (как, впрочем, и многое другое:)). Итак…

В дереве проекта (далее PWS) кликаем правой кнопкой мышки на папке Images и выбираем Import – Image…

Я делаю соответственно и в данном случае выбираю у себя пару нехитро подготовленных картинок любимого персонажа. Вернее «хитрость» здесь одна – ключевые линии на картинках должны достаточно четко совпадать для нашего же удобства и блага. В данном случае это вид фронтальный, и вид сбоку. Вот эти картинки:

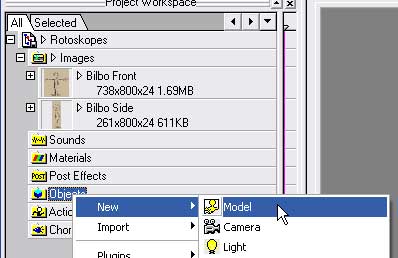

Теперь создаем новую модель (или открываем уже существующую):

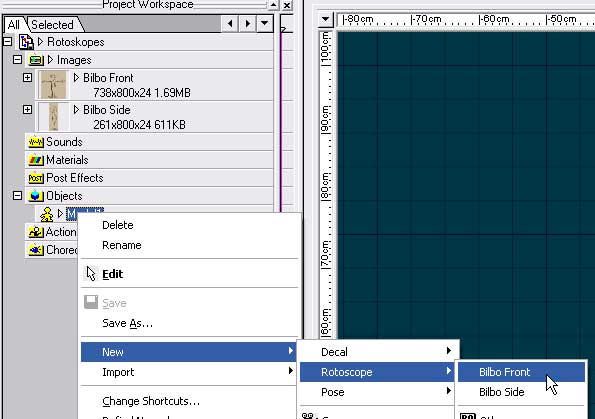

Клавишей «2» цифровой клавиатуры назначаем фронтальный вид проекции окна моделирования. В окне PWS кликаем правой кнопкой мышки на названии нашей модели и в выпадающих меню выбираем следующее:

Теперь в PWS мы имеем такой расклад:

А во фронтальном окне модели (Front) появится наша картинка-референс.
По периметру картинки расположены желтые хэндлы трансформации. С их помощью придадим изображению нужный размер, ориентируясь по боковым линейкам. Из линеек можно вытянуть вспомогательные направляющие. Оч. удобная штука.
С нажатой клавишей Shift трансформации проводятся пропорционально, не искажая пропорции изображения.
Те же самые процедуры проводим и для окна Left, создав «Rotoscope2» и загрузив соответствующую картинку.
Для более точного позиционирования используйте клавиши-стрелки.

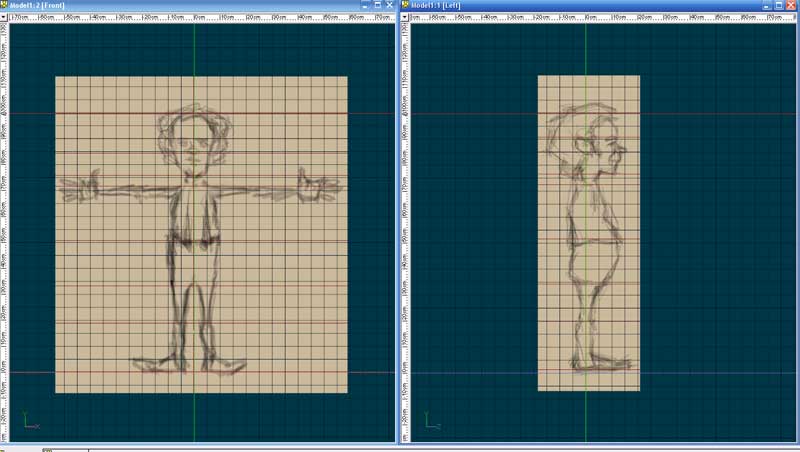

После вышеописанных процедур в окнах проекций мы имеем следующее:

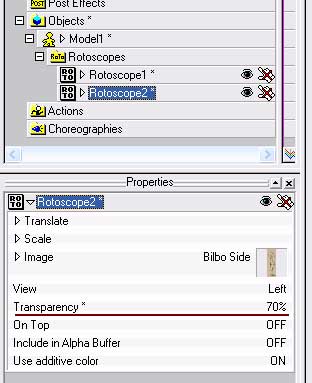

На картинке ниже еще пара полезных настроек: напротив “Rotoscope…” ставим крестики на иконке с «пальчиком» (чтобы картинку нельзя было выделить-переместить) и в окне Properties параметр Transparensy (прозрачность) выставляем на удобное вам значение (картинка станет бледненькой и ненавязчивой).

Названия «Model1», «Rotoscope1» и «Rotoscope2» стоит переименовать во что-то более определенное. Вот, собс-но, и все…

Успехов!
